Enrads fullkomplement sylindriske rullelager en feiljustering mellom indre ring og ytre ring må ikke overstige 4 vinkelminutter maksimalt.
Doble rader sylindriske rullelager med full komplement er ikke i stand til å kompensere for feiljustering.
| Nominell Borediameter | Avvik dmp | Variasjon Vdp Serie | Variasjon Vdmp | Konisk boring 1:12 Avvik/ Variasjon | |||||
| > | <= | △dmp | 7.8.9 | 0．1 | 2.3.4 | Vdmp | △dmp | △d1mp-dmp | Vdp |
| 2.5 10 | 0 -8 | 10 | 8 | 6 | 6 | 15 0 | 15 0 | 10 | |
| 10 18 | 0 -8 | 10 | 8 | 6 | 6 | 18 0 | 18 0 | 10 | |
| 18 30 | 0 -10 | 13 | 10 | 8 | 8 | 21 0 | 21 0 | 13 | |
| 30 50 | 0 -12 | 15 | 12 | 9 | 9 | 25 0 | 25 0 | 15 | |
| 50 80 | 0 -15 | 19 | 19 | 11 | 11 | 30 0 | 30 0 | 19 | |
| 80 120 | 0 -20 | 25 | 25 | 15 | 15 | 35 0 | 35 0 | 25 | |
| 120 180 | 0 -25 | 31 | 31 | 19 | 19 | 40 0 | 40 0 | 31 | |
| 180 250 | 0 -30 | 38 | 38 | 23 | 23 | 46 0 | 46 0 | 38 | |
| 250 315 | 0 -35 | 44 | 44 | 26 | 26 | 52 0 | 52 0 | 44 | |
| 315 400 | 0 -40 | 50 | 50 | 30 | 30 | 57 0 | 57 0 | 50 | |
| 400 500 | 0 -45 | 56 | 56 | 34 | 34 | 63 0 | 63 0 | 56 | |
| 500 630 | 0 -50 | 63 | 63 | 38 | 38 | 70 0 | 70 0 | ||
| 630 800 | 0 -75 | 80 0 | 80 0 | ||||||
| 800 1000 | 0 -100 | 90 0 | 90 0 | ||||||
| 1000 1250 | 0 -125 | 105 0 | 105 0 | ||||||
| 1250 1600 | 0 -160 | ||||||||
| 1600 2000 | 0 -200 | ||||||||
| Nominell Ytre diameter | Avvik | Variasjon Vdp Serie | Forseglet lager | Variasjon | Radial gå tom for | |||
| > | <= | △Dmp | 7.8.9 | 0．1 | 2.3.4 | 2 3 4 | VDmp | Kea |
| 6 18 | 0 -8 | 10 | 8 | 6 | 10 | 6 | 15 | |
| 18 30 | 0 -9 | 12 | 9 | 7 | 12 | 7 | 15 | |
| 30 50 | 0 -11 | 14 | 11 | 8 | 16 | 8 | 20 | |
| 50 80 | 0 -13 | 16 | 13 | 10 | 20 | 10 | 25 | |
| 80 120 | 0 -15 | 19 | 19 | 11 | 26 | 11 | 35 | |
| 120 150 | 0 -18 | 23 | 23 | 14 | 30 | 14 | 40 | |
| 150 180 | 0 -25 | 31 | 31 | 19 | 38 | 19 | 45 | |
| 180 250 | 0 -30 | 38 | 38 | 23 | 23 | 50 | ||
| 250 315 | 0 -35 | 44 | 44 | 26 | 26 | 60 | ||
| 315 400 | 0 -40 | 50 | 50 | 30 | 30 | 70 | ||
| 400 500 | 0 -45 | 56 | 56 | 34 | 34 | 80 | ||
| 500 630 | 0 -50 | 63 | 63 | 38 | 38 | 100 | ||
| 630 800 | 0 -75 | 94 | 94 | 55 | 55 | 120 | ||
| 800 1000 | 0 -100 | 125 | 125 | 75 | 75 | 140 | ||
| 1000 1250 | 0 -125 | 160 | ||||||
| 1250 1600 | 0 -160 | 190 | ||||||
| 1600 2000 | 0 -200 | 220 | ||||||
| 2000 2500 | 0 -2503 | 250 | ||||||
| Boredia.(mm) | |||||||
| > | <= | C1（um） | C2（um） | CN（um） | C3（um） | C4（um） | C5（um） |
| -- 24 | 5 15 | 0 25 | 20 45 | 35 60 | 50 75 | 75 100 | |
| 24 30 | 5 15 | 0 25 | 20 45 | 35 60 | 50 75 | 75 100 | |
| 30 40 | 5 15 | 5 30 | 25 50 | 45 70 | 60 85 | 85 110 | |
| 40 50 | 5 18 | 5 35 | 30 60 | 50 80 | 70 100 | 100 130 | |
| 50 65 | 5 20 | 10 40 | 40 70 | 60 90 | 80 100 | 110 140 | |
| 65 80 | 10 25 | 10 45 | 40 75 | 65 100 | 90 125 | 125 160 | |
| 80 100 | 10 30 | 15 50 | 50 85 | 75 110 | 105 140 | 140 175 | |
| 100 120 | 10 30 | 15 55 | 50 90 | 85 125 | 125 165 | 165 205 | |
| 120 140 | 10 35 | 15 60 | 60 105 | 100 145 | 145 190 | 190 235 | |
| 140 160 | 10 35 | 20 70 | 70 120 | 115 165 | 165 215 | 215 265 | |
| 160 180 | 10 40 | 25 75 | 75 125 | 120 170 | 170 220 | 220 270 | |
| 180 200 | 15 45 | 35 90 | 90 145 | 140 195 | 195 250 | 250 305 | |
| 200 225 | 15 50 | 45 105 | 105 165 | 160 220 | 220 280 | 280 340 | |
| 225 250 | 15 50 | 45 110 | 110 175 | 170 235 | 235 300 | 300 365 | |
| 250 280 | 20 55 | 55 125 | 125 195 | 190 260 | 260 330 | 330 400 | |
| 280 315 | 20 60 | 55 130 | 130 205 | 200 275 | 275 350 | 350 425 | |
| 315 355 | 20 65 | 65 145 | 145 225 | 225 305 | 305 385 | 385 465 | |
| 355 400 | 25 75 | 100 190 | 190 280 | 280 270 | 570 460 | 460 550 | |
| 400 450 | 25 85 | 110 210 | 210 310 | 310 410 | 410 510 | 510 610 | |
| 450 500 | 25 95 | 110 220 | 220 330 | 330 440 | 440 550 | 550 660 | |
| 500 560 | 25 100 | 120 240 | 240 360 | 360 480 | 480 600 | 600 720 | |
| 560 630 | 30 110 | 140 260 | 260 380 | 380 500 | 500 620 | 620 740 | |
| 630 710 | 30 130 | 145 285 | 285 425 | 425 565 | 565 705 | 705 845 | |
| 710 800 | 35 140 | 150 310 | 610 470 | 470 630 | 630 790 | 790 950 | |
| 800 900 | 35 160 | 180 350 | 350 520 | 520 690 | 690 860 | 860 1030 | |
| 900 1000 | 35 170 | 200 390 | 390 580 | 580 770 | 770 960 | 960 1150 | |
| 1000 1120 | 50 200 | 220 430 | 430 640 | 640 850 | 850 1060 | 1060 1270 | |
| 1120 1250 | 50 200 | 230 470 | 470 710 | 710 950 | 950 1190 | 1060 1270 | |
| 1250 1400 | 50 200 | 270 530 | 530 790 | 790 1050 | 1050 1310 | 1060 1270 | |
| 1400 1600 | 50 200 | 330 610 | 610 890 | 890 1170 | 1170 1450 | 1060 1270 | |
| 1600 1800 | 50 200 | 380 700 | 700 1020 | 1020 1340 | 1340 1660 | 1060 1270 | |
| 1800 2000 | 50 200 | 400 760 | 760 1120 | 1120 1480 | 1480 1840 | 1060 1270 | |
| Boredia.(mm) | |||||||
| > | <= | C1（um） | C2（um） | CN（um） | C3（um） | C4（um） | C5（um） |
| -- 24 | 10 20 | 15 40 | 30 55 | 40 65 | 50 75 | 75 100 | |
| 24 30 | 15 25 | 20 45 | 35 60 | 45 70 | 55 80 | 80 105 | |
| 30 40 | 15 25 | 20 45 | 40 65 | 55 80 | 70 95 | 95 120 | |
| 40 50 | 17 30 | 25 55 | 45 75 | 60 90 | 75 105 | 105 135 | |
| 50 65 | 20 35 | 30 60 | 50 80 | 70 100 | 90 120 | 120 150 | |
| 65 80 | 25 40 | 35 70 | 60 95 | 85 120 | 110 145 | 145 180 | |
| 80 100 | 35 55 | 40 75 | 70 105 | 95 130 | 120 155 | 155 190 | |
| 100 120 | 40 60 | 50 90 | 90 130 | 115 155 | 140 180 | 180 220 | |
| 120 140 | 45 70 | 55 100 | 100 145 | 130 175 | 160 205 | 205 250 | |
| 140 160 | 50 75 | 60 110 | 110 160 | 145 195 | 180 230 | 230 280 | |
| 160 180 | 55 85 | 75 125 | 126 175 | 160 210 | 195 245 | 245 295 | |
| 180 200 | 60 90 | 85 140 | 140 195 | 180 235 | 220 275 | 275 330 | |
| 200 225 | 60 95 | 95 155 | 155 215 | 200 260 | 245 305 | 305 365 | |
| 225 250 | 65 100 | 105 170 | 170 235 | 220 285 | 270 335 | 335 400 | |
| 250 280 | 75 110 | 115 185 | 185 255 | 240 310 | 295 365 | 365 435 | |
| 280 315 | 80 120 | 130 205 | 205 280 | 265 340 | 325 400 | 400 475 | |
| 315 355 | 90 135 | 145 250 | 225 304 | 290 370 | 355 435 | 435 515 | |
| 355 400 | 100 150 | 165 255 | 225 345 | 330 420 | 405 495 | 495 585 | |
| 400 450 | 110 170 | 185 285 | 285 385 | 370 470 | 455 555 | 555 655 | |
| 450 500 | 120 190 | 205 315 | 315 425 | 410 520 | 505 615 | 615 725 | |
| 500 560 | 130 210 | 230 350 | 350 470 | 455 575 | 560 680 | 680 800 | |
| 560 630 | 140 230 | 260 380 | 380 500 | 500 620 | 620 740 | 740 860 | |
| 630 710 | 160 260 | 295 435 | 435 575 | 565 705 | 685 835 | 935 975 | |
| 710 800 | 170 290 | 325 485 | 485 645 | 630 790 | 775 935 | 935 1095 | |
| 800 900 | 190 330 | 370 540 | 540 710 | 700 870 | 860 1030 | 1030 1200 | |
| 900 1000 | 210 360 | 410 600 | 600 790 | 780 970 | 960 1150 | 1150 1340 | |
| 1000 1120 | 230 400 | 455 665 | 665 875 | 865 1075 | 1065 1275 | 1275 14853 | |
| 1120 1250 | 230 400 | 490 730 | 730 970 | 960 1200 | 1200 1440 | 1275 1485 | |
| 1250 1400 | 230 400 | 550 810 | 810 1070 | 1070 1330 | 1330 1590 | 1275 1485 | |
| 1400 1600 | 230 400 | 640 920 | 920 1200 | 1200 1480 | 1480 1760 | 1275 1485 | |
| 1600 1800 | 230 400 | 700 1020 | 1020 1340 | 1340 1660 | 1660 1980 | 1275 1485 | |
| 1800 2000 | 230 400 | 760 1120 | 1120 1480 | 1480 1840 | 1840 2200 | 1275 1485 | |

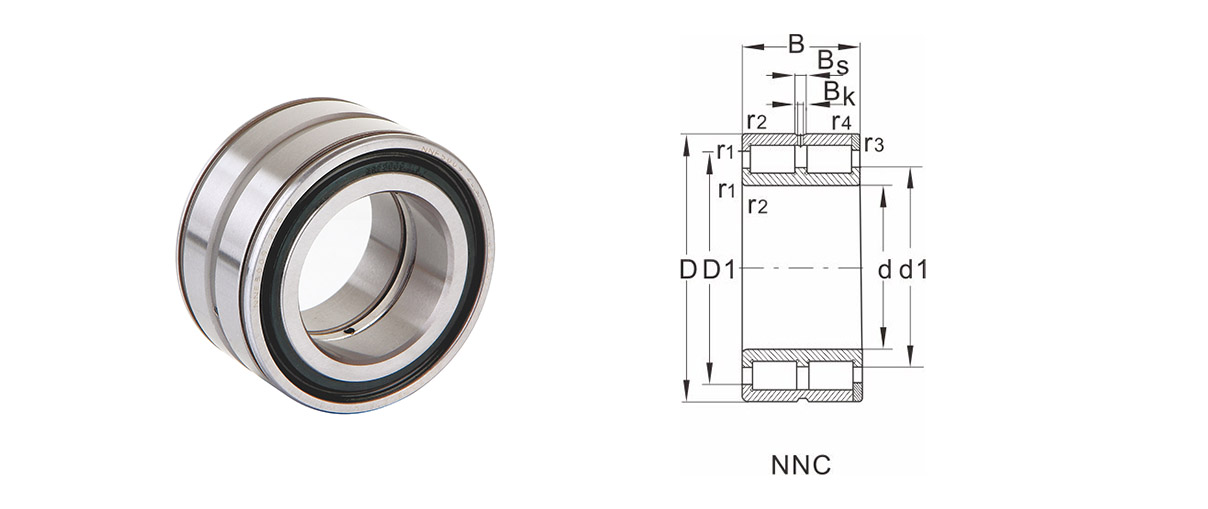

Modell | Dimensjoner | Nominell belastning | Ekstrem fart | Lagerdimensjoner | Vekt | ||||||||||
d | D | B | r1,r2 Min | Dynamisk belastning Cr | Statisk last Cor | Fettsmøring | Oljesmøring | E | d1 | D1 | B s | Bk | s | ||
NNC48/500V | 500 | 620 | 118 | 3 | 1625 | 4987 | 200 | 380 | -- | 547 | 571 | 9.4 | 5 | -- | 82.5 |
NNC48/530V | 530 | 650 | 118 | 3 | 1700 | 5285 | 180 | 340 | -- | 577.5 | 602.5 | 9.4 | 5 | -- | 87.5 |
NNC4830V | 150 | 190 | 40 | 1.1 | 230 | 560 | 720 | 1500 | -- | 165 | 174 | 7 | 4 | -- | 3 |
NNC4832V | 160 | 200 | 40 | 1.1 | 238 | 600 | 680 | 1400 | -- | 176.5 | 185.5 | 7 | 4 | -- | 3.2 |
NNC4834V | 170 | 215 | 45 | 1.1 | 258 | 631 | 640 | 1300 | -- | 187.5 | 196.5 | 7 | 4 | -- | 4.2 |
NNC4836V | 180 | 225 | 45 | 1.1 | 266 | 664 | 610 | 1200 | -- | 196 | 207 | 7 | 4 | -- | 4.5 |
NNC4838V | 190 | 240 | 50 | 1.5 | 305 | 760 | 560 | 1150 | -- | 209 | 220 | 7 | 4 | -- | 5.8 |
NNC4840V | 200 | 250 | 50 | 1.5 | 315 | 799 | 550 | 1100 | -- | 219.5 | 230 | 7 | 4 | -- | 6 |
NNC4844V | 220 | 270 | 50 | 1.5 | 330 | 878 | 500 | 1000 | -- | 240.5 | 251.5 | 7 | 4 | -- | 6.5 |
NNC4848V | 240 | 300 | 60 | 2 | 497 | 1292 | 480 | 900 | -- | 261.5 | 275.5 | 8 | 4 | -- | 10.3 |
NNC4852V | 260 | 320 | 60 | 2 | 521 | 1406 | 430 | 820 | -- | 283.5 | 297.5 | 8 | 4 | -- | 11.1 |
NNC4856V | 280 | 350 | 69 | 2 | 680 | 1853 | 400 | 750 | -- | 309 | 325 | 8 | 4 | -- | 16.1 |
NNC4860V | 300 | 380 | 80 | 2.1 | 801 | 2146 | 380 | 700 | -- | 330.5 | 348.5 | 9.4 | 5 | -- | 22.9 |
NNC4864V | 320 | 400 | 80 | 2.1 | 832 | 2300 | 340 | 640 | -- | 353.5 | 371.5 | 9.4 | 5 | -- | 24 |
NNC4868V | 340 | 420 | 80 | 2.1 | 850 | 2415 | 320 | 600 | -- | 370.5 | 388.5 | 9.4 | 5 | -- | 25.5 |
NNC4872V | 360 | 440 | 80 | 2.1 | 880 | 2571 | 300 | 560 | -- | 393 | 411 | 9.4 | 5 | -- | 27 |
NNC4876V | 380 | 480 | 100 | 2.1 | 1293 | 3618 | 280 | 530 | -- | 421.5 | 444.5 | 9.4 | 5 | -- | 45 |
NNC4880V | 400 | 500 | 100 | 2.1 | 1311 | 3748 | 270 | 500 | -- | 436 | 459 | 9.4 | 5 | -- | 47 |
NNC49/500V | 500 | 670 | 170 | 5 | 3350 | 8850 | 170 | 360 | -- | 568.5 | 610.5 | 9.4 | 5 | -- | 179 |
NNC49/530V | 530 | 710 | 180 | 4 | 3870 | 10100 | 160 | 340 | -- | 588 | 648 | 9.4 | 5 | -- | 208 |
NNC4912V | 60 | 85 | 25 | 1 | 76.5 | 134 | 1700 | 3400 | -- | 69.5 | 76.5 | 4.5 | 3.5 | -- | 0.48 |
NNC4914V | 70 | 100 | 30 | 1 | 103 | 188 | 1400 | 3000 | -- | 82 | 89 | 4.5 | 3.5 | -- | 0.8 |
NNC4916V | 80 | 110 | 30 | 1 | 110 | 210 | 1200 | 2600 | -- | 90.5 | 98 | 5 | 3.5 | -- | 0.9 |
NNC4918V | 90 | 125 | 35 | 1.1 | 146 | 292 | 1100 | 2300 | -- | 103.5 | 111.5 | 5 | 3.5 | -- | 1.4 |
NNC4920V | 100 | 140 | 40 | 1.1 | 190 | 390 | 950 | 2000 | -- | 116.5 | 125.5 | 5 | 3.5 | -- | 2.1 |
NNC4922V | 110 | 150 | 40 | 1.1 | 197 | 420 | 900 | 1900 | -- | 125 | 134 | 6 | 3.5 | -- | 2.3 |
NNC4924V | 120 | 165 | 45 | 1.1 | 220 | 465 | 800 | 1700 | -- | 139 | 149 | 6 | 3.5 | -- | 3.2 |
NNC4926V | 130 | 180 | 50 | 1.5 | 255 | 540 | 750 | 1600 | -- | 149.5 | 160.5 | 6 | 3.5 | -- | 4.2 |
NNC4928V | 140 | 190 | 50 | 1.5 | 265 | 576 | 700 | 1500 | -- | 160 | 171 | 6 | 3.5 | -- | 4.4 |
NNC4930V | 150 | 210 | 60 | 2 | 383 | 843 | 680 | 1400 | -- | 172.5 | 185.5 | 7 | 4 | -- | 7 |
NNC4932V | 160 | 220 | 60 | 2 | 399 | 906 | 650 | 1300 | -- | 184.5 | 197.5 | 7 | 4 | -- | 7.2 |
NNC4934V | 170 | 230 | 60 | 2 | 408 | 950 | 600 | 1200 | -- | 192.5 | 205.5 | 7 | 4 | -- | 7.6 |
NNC4936V | 180 | 250 | 69 | 2 | 547 | 1220 | 570 | 1100 | -- | 207 | 223 | 7 | 4 | -- | 11 |
NNC4938V | 190 | 260 | 69 | 2 | 562 | 1290 | 550 | 1100 | -- | 217.5 | 233 | 7 | 4 | -- | 11.5 |
NNC4940V | 200 | 280 | 80 | 2.1 | 661 | 1495 | 530 | 1000 | -- | 233 | 251 | 8 | 4 | -- | 16 |
NNC4944V | 220 | 300 | 80 | 2.1 | 690 | 1610 | 500 | 950 | -- | 250 | 268 | 8 | 4 | -- | 17.5 |
NNC4948V | 240 | 320 | 80 | 2.1 | 725 | 1762 | 450 | 850 | -- | 273 | 291 | 8 | 4 | -- | 18.7 |
NNC4952V | 260 | 360 | 100 | 2.1 | 1070 | 2520 | 400 | 750 | -- | 297 | 320 | 9.4 | 5 | -- | 33.1 |
NNC4956V | 280 | 380 | 100 | 2.1 | 1120 | 2710 | 380 | 700 | -- | 319 | 342 | 9.4 | 5 | -- | 34.5 |
NNC4960V | 300 | 420 | 118 | 3 | 1560 | 3630 | 340 | 650 | -- | 346.5 | 375.5 | 9.4 | 5 | -- | 53 |
NNC4964V | 320 | 440 | 118 | 3 | 1600 | 3835 | 320 | 600 | -- | 365.5 | 399 | 9.4 | 5 | -- | 56 |
NNC4968V | 340 | 460 | 118 | 3 | 1640 | 4035 | 300 | 560 | -- | 383.5 | 412.5 | 9.4 | 5 | -- | 60.5 |
NNC4972V | 360 | 480 | 118 | 2.5 | 1690 | 4240 | 300 | 550 | -- | 399 | 436.5 | 9.4 | 5 | -- | 61 |
NNC4976V | 380 | 520 | 140 | 4 | 2124 | 5460 | 260 | 500 | -- | 433.5 | 465.5 | 9.4 | 5 | -- | 93 |
NNC4996V | 480 | 650 | 170 | 5 | 3720 | 8420 | 180 | 360 | -- | 537 | 592 | 9.4 | 5 | -- | 170 |
